Мансардная крыша
|
|
| Алексндр_Грешник | Дата: Суббота, 11.07.2015, 11:58 | Сообщение # 1 |
 Лейтенант
Группа: Администраторы
Сообщений: 56
Статус: Offline
| Информация взята с сайта http://stroyu-dom-sam.ru
Шаг 1.
Мауэрлат —это деревянный брус, который укладывается на стены дома с целью передачи и распределения нагрузки от веса крыши, снеговой и ветровой нагрузки от стропил или балок перекрытий на стены.
В качестве мауэрлата чаще всего используется брус 150х100 или 150х150. Укладывать его лучше заподлицо с внутренней поверхностью стены дома.
А снаружи не будет лишним сделать для мауэрлата защитное заграждение из кирпичной кладки. Не забываем делать гидроизоляцию для защиты дерева. Двух слоёв рубероида будет достаточно.
Существует несколько способов крепления мауэрлата к стенам: 1 способ: в
кирпичную кладку на два три ряда ниже верха стены вмуровываются деревянные
бруски и мауэрлат крепится к ним при помощи скоб ; . 2 способ: при
строительстве стен из ячеистых блоков (пенобетон, газосиликат и т.п.)
необходимо под крышей делать железобетонный пояс. Так вот непосредственно при заливке этого пояса в него закладываются резьбовые шпильки. Затем в мауэрлатных брусьях сверлят отверстия под эти шпильки и брусья устанавливаются на них, после чего притягиваются к стене гайками с шайбами. Шпильки можно использовать диаметром 12-14 мм. Устанавливать их надо через 1,5-2 метра, не реже. 3 способ: похож на второй способ, при строительстве кирпичных стен шпильки
вмуровываются непосредственно в кирпичную кладку на глубину минимум в 3
ряда кирпичей. Кстати с целью экономии вместо шпилек можно использовать простую арматуру, а гайки приваривать к ней сваркой. 4 способ: в кирпичную кладку также на 3 ряда ниже верха стены вкладывается толстая (3-4 мм) стальная проволока, концы которой выходят наружу и внутрь и имеют длину достаточную, чтобы обвязать мауэрлат. Часто при установки мауэрлата необходимо сращивать брусья. Делается это с зарезкой брусьев в пол-дерева и скреплением их либо болтами либо гвоздями.
Мауэрлат устанавливаем заподлицо с внутренней поверхностью стен. Снаружи он должен быть заложен кирпичом, чтобы его не было видно. При этом верхняя поверхность мауэрлата должна быть на 2-3 см выше верхней поверхности облицовочного кирпича, чтобы вся нагрузка с крыши передавалась только мауэрлату. Не нужно нагружать облицовочный кирпич.
|
| |
|
|
| Алексндр_Грешник | Дата: Суббота, 11.07.2015, 12:14 | Сообщение # 2 |
|
Лейтенант
Группа: Администраторы
Сообщений: 56
Статус: Offline
| Шаг 2.
Далее устанавливаем балки перекрытия. Делаем это в последовательности, указанной на рисунке.
В первую очередь ставим балки обозначенные цифрами 1,2,3,4. Их вынос определяет ширину карниза. Мы обычно берём её от 40 до 50 см по желанию заказчика. В качестве балок используем брус, сечение которого определяем произведя несложный расчёт подробно описанный здесь… В нашем случае это будет брус 100х200 мм. После закрепления крайних балок перекрытия, натягиваем шнурку по верхней плоскости и выставляем остальные балки, при необходимости подтясывая под ними мауэрлат, либо наоборот подкладывая тонкие фанерки (просто часто заказываешь брус высотой 200мм, а привозят его от 190 до 210 мм, такое вот на наших пилорамах оборудование). Шаг их выбираем с учётом шага будущих стропил. При использовании в качестве стропил половых досок 50х150 мм, делаем шаг 60-70 см (лучше брать 60 см, т.к. такую ширину имеют кровельные утеплители).
Установив все длинные балки, ставим короткие. Их шаг достаточно сделать около 1 метра. Эта схема немного отличается от того, что мы привыкли видеть на подобных картинках. Пришли мы к ней после того, как на одной из наших первых крыш провис фронтонный отлив, хотя кобылки отлива достаточно надёжно были закреплены. В данной схеме возможность провиса полностью исключается.
Все балки крепим к мауэрлату гвоздями на 150, также можно использовать металлические стропильные уголки и саморезы. Вообще, применение различных крепёжных элементов для стропильных соединений, позволяет облегчить работу. Особенно удобно это для не опытного человека, не нужно делать сложные запилы и зарубки.
|
| |
|
|
| Алексндр_Грешник | Дата: Суббота, 11.07.2015, 12:29 | Сообщение # 3 |
|
Лейтенант
Группа: Администраторы
Сообщений: 56
Статус: Offline
| Шаг 3.
Выставляем по двум линиям стойки (строго вертикально), сначала крайние из бруса 100х150 мм, затем натянув шнурки — промежуточные, сечением 50х150. Расстояние между ними не более 3 метров. Все стойки закрепляем временными распорками. Чтобы не загромождать рисунок, я показал распорки только на одной стойке. Высоту стоек берём на 10 см больше желаемой высоты чистовых потолков в комнатах.
Теперь хочу озвучить одно важное замечание. Часто случается, особенно когда делается новая крыша на старом доме, что разложив балки перекрытия при взгляде на них сверху, мы не получим строгого прямоугольника. Дом может быть немного заужен в каком-либо направлении. Это не страшно, но чтобы облегчить работу, нужно поставить стойки так, чтобы из них прямоугольник обязательно получился. Это позволит нам все стропила верхних скатов сделать по одному шаблону. В противном случае стропила придётся ставить по шнурке и подрезать их по месту, а это отнимает много сил и времени.
|
| |
|
|
| Алексндр_Грешник | Дата: Суббота, 11.07.2015, 12:31 | Сообщение # 4 |
|
Лейтенант
Группа: Администраторы
Сообщений: 56
Статус: Offline
| Шаг 4.
Кладём на стойки сверху прогоны из доски 50х150 мм и устанавливаем оставшиеся недостающие стойки также сечением 50х150 мм. Никаких распорок ставить больше не нужно. Полученные конструкции будут играть роль каркаса будущих боковых стен мансардного помещения.
|
| |
|
|
| Алексндр_Грешник | Дата: Суббота, 11.07.2015, 12:34 | Сообщение # 5 |
|
Лейтенант
Группа: Администраторы
Сообщений: 56
Статус: Offline
| Шаг 5:
На прогоны устанавливаем и крепим, например, с помощью кровельных
уголков, затяжки (ригеля). Сечение их для данного примера (длина затяжек — 5,5
метров), я рассчитывал по нашей программе во вкладке «Балка» в табличке
«Распределённая нагрузка». При этом «Нагр.(норм.)» и «Нагр.(расч.)» были
приняты равными 150 кг/м². Эксплуатационной нагрузки на них нет.
Расчёт показал, что при ширине сечения затяжек в 50 мм, высота сечения должна
быть не менее 210 мм. Но я взял всё же доски сечением 50х200 мм. Недопустимый
прогиб мы устраним с помощью установки подвесок (см. далее). Конечно это даст
дополнительную нагрузку на стропила верхних скатов и поэтому полученные при
расчёте размеры сечения стропил верхних скатов мы увеличим с 50х150 мм до
50х200 мм. При установке затяжек (ригелей), под каждую из них
примерно по середине пролёта ставим временную подпорку.
При этом можно уменьшить образовавшееся провисание. Достаточно использовать дюймовку 25х150 (ни рисунке показана только одна такая подпорка). Нужны они для того, чтобы при установке стропил верхних скатов, спокойно ходить по затяжкам, не боясь, что они сломаются, ну и как я уже сказал, чтобы уменьшить провисание. Установив все затяжки скрепляем их сверху доской (25х150 мм). Конструкция станет более жёсткой. Не ставьте эту доску строго посередине. Отступите от оси в любую сторону примерно 20 см. Зачем, будет понятно далее.
|
| |
|
|
| Алексндр_Грешник | Дата: Суббота, 11.07.2015, 12:44 | Сообщение # 6 |
|
Лейтенант
Группа: Администраторы
Сообщений: 56
Статус: Offline
| Шаг 6:

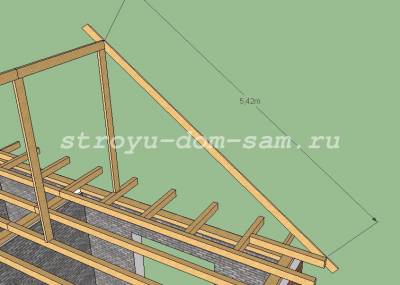

Устанавливаем боковые стропила (первый рисунок).
Сначала нам нужно сделать шаблон из доски 25х150. Для этого прикладываем её к торцу конькового бруса и к балке и отчёркиваем две линии. Отпилив по ним доску, получим шаблон стропил.
Конечно очень хорошо, когда стопа дома выложена с высокой геометрической точностью и также установлены балки перекрытия. Тогда мы можем по шаблону нарезать сразу все стропила и спокойно их устанавливать. Но скажу честно, добиться этого довольно трудно, и уж тем более трудно, когда делается новая крыша на старом доме.
В этом случае мы предварительно делаем у стропилы по шаблону только верхний запил. Затем берём полученную заготовку, прикладываем её к нужной балке и размечаем нижний запил, как говорится по-месту. Таким способом устанавливаются все стропила (рис. 5). Обратите внимание, что установив одно стропило, сразу ставим ему противоположное, чтобы быстрее снять боковую нагрузку на коньковый брус (иначе его изогнёт).
Устанавливаем заглушки для утеплителя.
|
| |
|
|
| Алексндр_Грешник | Дата: Суббота, 11.07.2015, 12:51 | Сообщение # 7 |
|
Лейтенант
Группа: Администраторы
Сообщений: 56
Статус: Offline
| Шаг 7:
Начинаем установку стропил верхних скатов. Для начала делаем шаблон стропил. Для этого возьмите подходящий обрезок доски 25х150 и временно закрепите его строго вертикально на крайнем ригеле согласно рисунку. Один из верхних углов этой доски (например, как у меня правый) должен совпадать с геометрическим центром крыши, т.е. правая грань доски совпадает с осью крыши (на рисунке пунктирная линия). Теперь берём подходящую доску (тоже дюймовку, чтобы была полегче), прикладываем её и карандашом отчёркиваем нижний и верхний запилы.
Делаем по шаблону два стропила и устанавливаем их. Работать нужно втроём. Коньковый брус здесь мы не используем. Установив первую пару стропил, закрепляем её подкосом, чтобы не упала.
Далееставим все остальные стропила. На крышу как у нас (длина 8 метров) будет
достаточно установить четыре подкоса, по два в разных направлениях. Остальные
пары стропил пока нет обрешётки временно скрепляем дюймовой доской (см.
рисунок).
|
| |
|
|
| Алексндр_Грешник | Дата: Суббота, 11.07.2015, 20:49 | Сообщение # 8 |
|
Лейтенант
Группа: Администраторы
Сообщений: 56
Статус: Offline
| Шаг 8:
Согласно рисунку нашиваем подвески (доска 25х150). Они предотвратят провисание затяжек (ригелей), когда мы уберём временные подпорки. Теперь мы видим, почему доску скрепляющую все затяжки мы не поставили строго по середине. В противном случае она бы сейчас мешалась.
|
| |
|
|
| Алексндр_Грешник | Дата: Суббота, 11.07.2015, 20:54 | Сообщение # 9 |
|
Лейтенант
Группа: Администраторы
Сообщений: 56
Статус: Offline
| Шаг 9:
Устанавливаем каркас фронтона и обшиваем его.
Во-первых, ставим дополнительные стойки, которые будут каркасом фронтона. Точность установки контролируется натянутой по низам стропил шнуркой. Затем делаем оконный проём. Размеры его и конфигурацию можете сделать любую, какую душе угодно. Обратите внимание, на рисунке, стоявшую по центру окна стойку (поддерживающую в начале коньковый брус), просто разрезали. Она уже не несёт практически никакой нагрузки. Закончив с каркасом, обшиваем фронтон дюймовкой (напр., 25х150 мм).
После этого делаем карнизы, обрешётку, фронтонные свесы и фронтонные отливы.
|
| |
|
|
| Алексндр_Грешник | Дата: Суббота, 11.07.2015, 22:43 | Сообщение # 10 |
|
Лейтенант
Группа: Администраторы
Сообщений: 56
Статус: Offline
| Шаг 10:
Следующим шагом является подшивка карнизных досок по всему периметру дома. Лобовая доска (пришивается к торцам балок перекрытия) делается из доски 25х200 мм. Снизу к карнизам подшиваем два пояса из доски 25х100 (рис. 10). Их более чем достаточно, чтобы закрепить при наружной отделке софит. Теперь, если мы собираемся монтировать водосточную систему и использовать для желобов металлические держатели, их нужно устанавливать на стопила именно сейчас (под гидроизоляционную плёнку). Причём лобовые доски также на этом этапе желательно обшить сайдингом. Потом это делать будет не очень удобно. На рисунке я это не показал. К тому же мы сейчас пользуемся только пластиковыми держателями желобов, которые крепятся непосредственно к лобовой доске. С ними более удобно и ставить их можно после окончания сборки крыши.
|
| |
|
|
| Алексндр_Грешник | Дата: Суббота, 11.07.2015, 22:50 | Сообщение # 11 |
|
Лейтенант
Группа: Администраторы
Сообщений: 56
Статус: Offline
| Шаг 11:
Далее приступаем к обрешётке. В первую очередь с помощью строительного степлера закрепляем на стропилах первую полосу гидроизоляционной плёнки (рис. 11). Удобнее работать если по периметру дома у Вас уже установлены леса. Ставить их в любом случае придётся, когда будете делать кровлю, водосточку, обшивать карнизы сайдингом.
Закрепив плёнку, прибиваем к стропилам рейки контробрешётки (25х50 мм). Незабывайте оставлять место под нахлёст последующей полосы гидроизоляции.
|
| |
|
|
| Алексндр_Грешник | Дата: Суббота, 11.07.2015, 23:02 | Сообщение # 12 |
|
Лейтенант
Группа: Администраторы
Сообщений: 56
Статус: Offline
| Шаг 12:
Затем делаем обрешётку. Сейчас я не буду заострять внимание на правилах её монтажа. Эта тема для отдельной статьи. К тому же, к любому кровельному покрытию прилагается инструкция, в которой подробно описано, как нужно делать обрешётку именно под этот материал (на рисунках схематично показана обрешётка под металлочерепицу). Постараюсь в скором будущем подготовить на эту тему новую статью. Таким образом мы покрываем всю крышу.
|
| |
|
|
| Алексндр_Грешник | Дата: Суббота, 25.07.2015, 05:28 | Сообщение # 13 |
|
Лейтенант
Группа: Администраторы
Сообщений: 56
Статус: Offline
| Шаг 13:
к выступающим концам обрешётки саморезами подшиваем снизу ветровую доску фронтонного свеса (25х150 мм)
вставляем и закрепляем саморезами кобылки фронтонного свеса (доска 25х150).
к кобылкам снизу подшиваем два пояса (доска 25х100). Их также достаточно, чтобы в последствии обшить фронтонные свесы сайдингом
из кусков доски 50х150 необходимой длины заготавливаем треугольные кобылки на фронтонный отлив согласно рисунку (рис. 16). Затем закрепив их на выносах прибиваем к ним также два пояса (25х100).
|
| |
|
|
